O₂-Hb-Dissoziationskurve, Bohr- und Haldane-Effekt, 2,3-DPG und Temperatur

Lernziele

Nach diesem Kurs soll Folgendes sicher beherrscht werden:

• Die Sauerstoff Hämoglobin Dissoziationskurve als Affinitätsbeziehung zwischen PaO₂ und SaO₂ mechanistisch erklären.
• Rechts und Linksverschiebungen der Kurve anhand von pH, PaCO₂, Temperatur und 2,3-DPG herleiten und klinisch einordnen.
• Den Bohr Effekt als physiologische Kopplung von CO₂, pH und Sauerstoffabgabe im Gewebe korrekt erklären.
• Den Haldane Effekt als Kopplung von Oxygenierung und CO₂ Transport im Blut korrekt erklären.
• Den Unterschied zwischen Oxygenierung und Gewebeabgabe sauber trennen, insbesondere bei Hypothermie und Hyperventilation.
• Klinische Konstellationen identifizieren, in denen SaO₂ und PaO₂ gut aussehen, die Gewebeoxygenierung aber dennoch verschlechtert sein kann.

Warum dieser Kurs klinisch relevant ist

In der perioperativen Medizin und Intensivmedizin existieren Situationen, in denen PaO₂ und SpO₂ stabil bleiben, während Organe dennoch in eine energetische Schieflage geraten. Ein häufiger Beitrag dazu ist nicht ein Mangel an Sauerstoff in den Alveolen, sondern eine ungünstige Sauerstoffabgabe im Gewebe. Diese Abgabe wird maßgeblich durch die Affinität von Hämoglobin zu Sauerstoff bestimmt.

Narkose, Hypothermie, Beatmungsstrategien, Säure Basen Veränderungen, Transfusionen und Stoffwechselzustände beeinflussen die Dissoziationskurve. Das hat direkte Konsequenzen für die venöse Sättigung, die Extraktion, die kritische DO₂ Schwelle und das Auftreten von anaerobem Stoffwechsel. Der zentrale Punkt ist: Eine höhere Affinität verbessert die Beladung in der Lunge, kann aber die Entladung im Gewebe verschlechtern. Eine niedrigere Affinität erleichtert die Entladung, kann aber die Beladung bei geringer PaO₂ erschweren. Diese Balance ist der eigentliche klinische Inhalt dieses Kurses.

Die Dissoziationskurve als Funktionsbeziehung

Definition

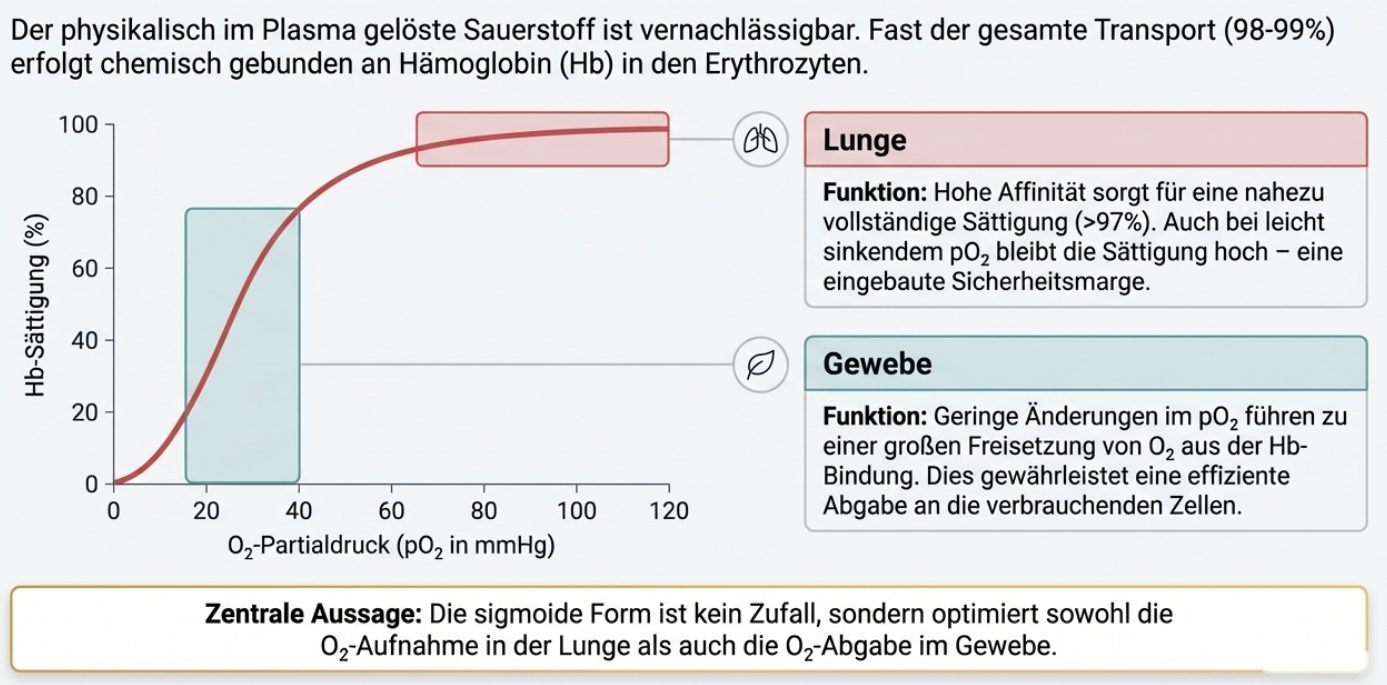

Die Sauerstoff Hämoglobin Dissoziationskurve beschreibt die Beziehung zwischen dem arteriellen Sauerstoffpartialdruck PaO₂ und der Sauerstoffsättigung SaO₂. Der Kurvenverlauf ist sigmoid. Diese Sigmoidform entsteht durch kooperative Bindung: Die Bindung eines Sauerstoffmoleküls erhöht die Affinität für weitere Sauerstoffmoleküle.

Konsequenzen der Sigmoidform

Die Sigmoidform hat drei Bereiche mit unterschiedlicher klinischer Bedeutung. Im Plateau bei hohem PaO₂, etwa oberhalb von 60 mmHg, ändert sich die Sättigung trotz großer Änderungen des Partialdrucks kaum; die Sättigung bleibt stabil, und genau deshalb verrät sie einen fallenden PaO₂ lange nicht. Im steilen Bereich bei mittleren Partialdrücken führen kleine Änderungen des PaO₂ zu großen Sättigungsänderungen; hier entscheidet sich die Verletzlichkeit bei Hypoxämie, und ein Patient, der diesen Bereich erreicht hat, entsättigt rasch. Im Gewebebereich schließlich, bei venösen Partialdrücken um 40 mmHg und einer Sättigung von etwa 75 %, reagiert die Sauerstoffabgabe besonders empfindlich auf Verschiebungen der Affinität. Die Lage der Kurve wird mit dem P50 beschrieben, dem Partialdruck bei 50 % Sättigung, normal etwa 26,7 mmHg.

P50 als Affinitätsparameter

P50 ist der PaO₂, bei dem Hämoglobin zu 50 Prozent gesättigt ist. Ein höherer P50 bedeutet geringere Affinität, also Rechtsverschiebung. Ein niedriger P50 bedeutet höhere Affinität, also Linksverschiebung.

Bohr Effekt: pH und CO₂ steuern die Sauerstoffabgabe

Definition

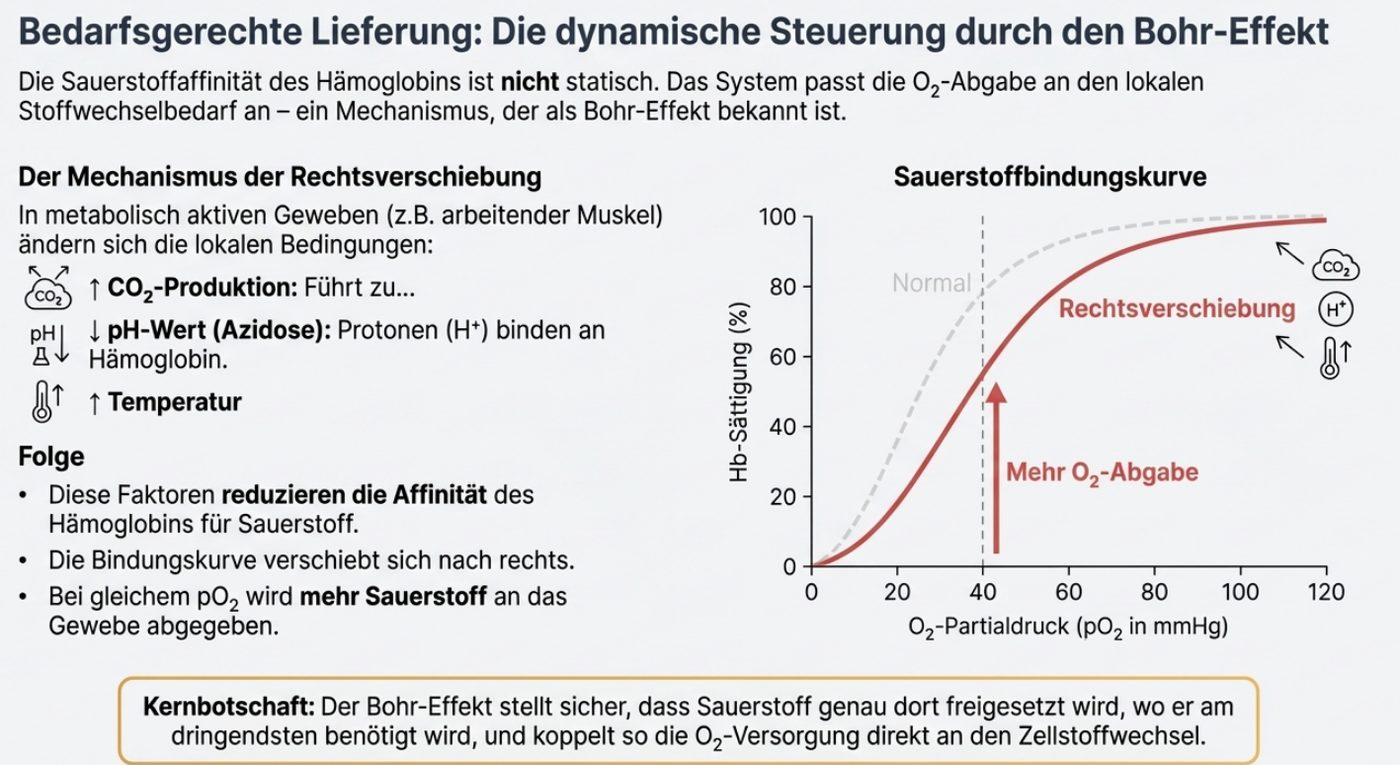

Der Bohr Effekt beschreibt, dass ein Abfall des pH und ein Anstieg von CO₂ die Affinität von Hämoglobin zu Sauerstoff senken. Das verschiebt die Dissoziationskurve nach rechts. Die Folge ist erleichterte Sauerstoffabgabe im Gewebe.

Physiologischer Sinn

Metabolisch aktive Gewebe produzieren CO₂ und H⁺-Ionen. Genau dort, wo mehr Sauerstoff benötigt wird, wird die Affinität gesenkt, um Abgabe zu erleichtern. Gleichzeitig wird in der Lunge CO₂ abgeatmet, der pH steigt relativ, und die Affinität nimmt zu, was die Beladung erleichtert.

Klinische Konsequenzen

Daraus ergeben sich drei klinische Konsequenzen. Eine Azidose kann die Sauerstoffabgabe im Gewebe erleichtern, belastet aber gleichzeitig Kreislauf und Enzymfunktionen; sie ist deshalb kein erwünschter Zustand, sondern ein Kompromiss des Körpers. Eine Hyperventilation senkt den PaCO₂, erhöht den pH und verschiebt die Kurve nach links; das kann die Sauerstoffabgabe verschlechtern, obwohl PaO₂ und Sättigung steigen, und die hypokapnische Vasokonstriktion, etwa der Hirngefäße, kommt hinzu. Und unter Hypothermie und Alkalose wird die Kurve besonders stark nach links verschoben; das kann eine Gewebehypoxie verstärken, obwohl die Sättigung gut ist, ein Effekt, der etwa nach Kreislaufstillstand und bei Unterkühlung zu bedenken ist.

Temperatur und 2,3-DPG als Affinitätsmodulatoren

Temperatur

Erhöhte Temperatur senkt Affinität, verschiebt nach rechts, fördert Abgabe.
Niedrige Temperatur erhöht Affinität, verschiebt nach links, erschwert Abgabe.

Perioperativ ist Hypothermie häufig. Die Konsequenz ist nicht nur Gerinnungsstörung und Vasokonstriktion, sondern auch erschwerte Sauerstoffabgabe.

2,3-DPG

2,3-DPG bindet an deoxygeniertes Hämoglobin und stabilisiert die T Konformation, wodurch Affinität sinkt und die Kurve nach rechts verschoben wird. Es ist ein zentraler Anpassungsmechanismus an chronische Hypoxie, Anämie und Höhenaufenthalt.

Zwei klinische Aspekte sind besonders wichtig. In gelagerten Erythrozytenkonzentraten sinkt der Gehalt an 2,3-Bisphosphoglycerat innerhalb von ein bis zwei Wochen stark ab. Transfundierte Erythrozyten haben deshalb vorübergehend eine höhere Affinität und geben Sauerstoff schlechter ab, obwohl der Sauerstoffgehalt durch das zugeführte Hämoglobin steigt; nach der Transfusion regenerieren sie das 2,3-Bisphosphoglycerat innerhalb von etwa ein bis drei Tagen. Eine chronische Anämie geht dagegen mit einem erhöhten 2,3-Bisphosphoglycerat einher, das die Abgabe erleichtert und einen Teil des Mangels ausgleicht. Die akute Anämie, etwa bei Blutung, hat diese Anpassung noch nicht.

Haldane Effekt: Oxygenierung steuert CO₂ Transport

Definition

Der Haldane Effekt beschreibt, dass oxygeniertes Hämoglobin weniger CO₂ binden kann als desoxygeniertes. In der Lunge, wo Hämoglobin oxygeniert wird, wird CO₂ freigesetzt und leichter abgeatmet. Im Gewebe, wo Hämoglobin desoxygeniert, steigt die CO₂ Aufnahmefähigkeit.

Mechanismus

Desoxygeniertes Hämoglobin bindet CO₂ besser, teils als Carbaminoverbindungen, teils über Pufferung von H⁺-Ionen. Oxygenierung verdrängt diese Bindungen. Die Folge ist ein effizienter CO₂ Transport, gekoppelt an den O₂ Transport.

Abbildung in VorbereitungHaldane-Effekt

Schema mit zwei Stationen und Pfeilen: In der Lunge wird Hämoglobin oxygeniert und gibt CO₂ aus Carbaminoverbindungen und H+-Pufferung frei, CO₂ wird abgeatmet. Im Gewebe wird Hämoglobin desoxygeniert und nimmt CO₂ und H+ auf. Beide Stationen über den Blutfluss verbunden.

Bilddatei: bilder/abb-5-4-haldane.jpg

Klinische Konsequenzen

Klinisch bedeutet der Haldane-Effekt zweierlei. Veränderungen der Oxygenierung beeinflussen den CO₂-Transport: Desoxygeniertes Hämoglobin bindet mehr CO₂ und Protonen, und ein erheblicher Teil des CO₂-Austauschs in Gewebe und Lunge geht auf diesen Effekt zurück. Das muss man bei der Deutung venöser CO₂-Werte berücksichtigen, etwa der venös-arteriellen PCO₂-Differenz, die bei niedrigem Herzzeitvolumen steigt, weil das CO₂ langsamer abtransportiert wird. Und bei schwerer Oxygenierungsstörung kann die CO₂-Elimination zunächst erhalten bleiben, während sich die Kopplung zwischen beiden Gasen verändert; bei Patienten mit chronischer Hyperkapnie trägt der Haldane-Effekt dazu bei, dass hohe Sauerstoffgaben den PaCO₂ erhöhen.

Rechts und Linksverschiebung: Tabelle der Determinanten

Rechtsverschiebung, geringere Affinität, bessere Abgabe

Nach rechts verschoben wird die Kurve durch einen niedrigen pH (Bohr-Effekt), einen hohen PaCO₂, eine hohe Temperatur und ein erhöhtes 2,3-Bisphosphoglycerat. Das ist physiologisch sinnvoll: Genau diese Bedingungen herrschen in einem arbeitenden, stoffwechselaktiven Gewebe, bei Belastung, Fieber und chronischer Hypoxie, und dort erleichtert die geringere Affinität die Sauerstoffabgabe.

Konsequenz:
Gewebeabgabe wird erleichtert. Bei sehr niedriger PaO₂ kann jedoch die Beladung schwieriger werden.

Linksverschiebung, höhere Affinität, schlechtere Abgabe

Nach links verschoben wird die Kurve durch einen hohen pH, also eine Alkalose, einen niedrigen PaCO₂, eine niedrige Temperatur und ein vermindertes 2,3-Bisphosphoglycerat, außerdem durch Kohlenmonoxid, Methämoglobin und fetales Hämoglobin, dessen γ-Ketten 2,3-Bisphosphoglycerat schwächer binden. Für den Fetus ist das ein Vorteil, weil er Sauerstoff aus dem mütterlichen Blut übernehmen muss; beim Erwachsenen bedeutet die Linksverschiebung eine schlechtere Abgabe im Gewebe.

Konsequenz:
Beladung in der Lunge wird erleichtert, Abgabe im Gewebe erschwert. Dies kann zu trügerisch guter SaO₂ bei schlechter Gewebeoxygenierung führen.

Klinische Übersetzung: typische perioperative Konstellationen

Hypothermie plus Hyperventilation

Hypothermie verschiebt nach links. Hyperventilation senkt PaCO₂ und steigert pH, verschiebt ebenfalls nach links. Das ergibt eine additive Linksverschiebung. In dieser Konstellation können PaO₂ und SpO₂ exzellent sein, während die O₂ Abgabe im Gewebe verschlechtert ist. Ein begleitender Abfall von Herzzeitvolumen durch Hypothermie und Vasokonstriktion verschärft die DO₂ Problematik zusätzlich.

Sepsis und Fieber

Fieber verschiebt nach rechts, Azidose oft ebenfalls. Das erleichtert Abgabe, aber in der Sepsis ist die Mikrozirkulation häufig heterogen und die Nutzung kann gestört sein. Die Kurve ist hier nicht der Engpass, sondern Verteilung und Diffusion. Dennoch erklärt die Rechtsverschiebung, warum venöse Sättigungen trotz hoher VO₂ nicht zwingend massiv abfallen müssen, wenn Durchfluss hoch ist und Abgabe erleichtert.

Kohlenmonoxid und Methämoglobin

Diese Zustände sind funktionelle Anämien und Linksverschiebungszustände. Die Kombination aus weniger effektiver Bindungskapazität und erschwerter Abgabe ist besonders ungünstig. PaO₂ kann normal sein. SpO₂ kann irreführend sein. Der Transport und die Abgabe sind zugleich betroffen.

Akute Anämie ohne 2,3-DPG Adaptation

Bei akuter Hb Abnahme sinkt CaO₂. Eine sofortige Anpassung über 2,3-DPG fehlt. Kompensation erfolgt über Herzzeitvolumensteigerung und Extraktion. Die fehlende Affinitätsadaptation kann dazu beitragen, dass die kritische DO₂ früher erreicht wird als bei chronischer Anämie gleicher Hb Werte.

Pitfalls, die aktiv vermieden werden müssen

• Hyperventilation als vermeintliche Sauerstofftherapie, obwohl der Effekt häufig Linksverschiebung und damit schlechtere Gewebeabgabe ist.
• Hypothermie als reines Komfortproblem zu unterschätzen, obwohl sie Affinität erhöht, Abgabe erschwert und Kreislauf negativ beeinflusst.
• SaO₂ und SpO₂ als Beweis für ausreichende Gewebeoxygenierung zu interpretieren, ohne Affinitätslage und DO₂ zu berücksichtigen.
• Dyshämoglobine als reine Oxygenierungsstörung zu missverstehen, obwohl Transport und Abgabe gleichzeitig betroffen sind.
• Veränderungen der venösen Sättigung ohne Berücksichtigung von Kurvenverschiebungen zu interpretieren, da SvO₂ durch erleichterte oder erschwerte Abgabe beeinflusst werden kann.

Merksätze

• Affinität bestimmt Abgabe. PaO₂ bestimmt Druck, CaO₂ bestimmt Menge.
• Rechtsverschiebung erleichtert Abgabe, Linksverschiebung erschwert Abgabe.
• Bohr Effekt koppelt Gewebemetabolismus an O₂ Abgabe.
• Haldane Effekt koppelt Oxygenierung an CO₂ Transport.
• Hypothermie und Hyperventilation verschieben nach links und können Gewebeoxygenierung verschlechtern trotz guter Sättigung.
• Dyshämoglobine sind funktionelle Anämien plus Abgabeproblem.

Kurzfazit

Die Sauerstoff Hämoglobin Dissoziationskurve bestimmt, wie leicht Sauerstoff im Gewebe abgegeben wird. Bohr Effekt und Haldane Effekt koppeln O₂ und CO₂ Transport in physiologisch sinnvoller Weise. Rechtsverschiebung erleichtert Abgabe, Linksverschiebung erschwert Abgabe. Perioperativ sind Hypothermie und Hypokapnie häufige Auslöser einer Linksverschiebung und können Gewebeoxygenierung verschlechtern trotz guter SaO₂. Dyshämoglobine verbinden Transportverlust mit Abgabeproblem. Ohne Einordnung der Affinität bleiben SpO₂ und PaO₂ als alleinige Größen in vielen Situationen unzureichend.
