V/Q-Verteilung, Shunt, Totraum und Atelektase unter Narkose

Lernziele

Nach diesem Kurs soll Folgendes sicher beherrscht werden:

• Ventilations Perfusions Verteilung als dominierendes Prinzip der Oxygenierungsstörung perioperativ mechanistisch erklären.
• Shunt, Ventilations Perfusions Mismatch und Totraum klar voneinander trennen, inklusive typischer klinischer Muster.
• Die wichtigsten Ursachen von Atelektasen unter Narkose herleiten und die Konsequenzen für PaO₂, A-a-Differenz und FiO₂ Response ableiten.
• Den Unterschied zwischen Oxygenierungsoptimierung und Optimierung des Sauerstoffangebotes DO₂ konsequent mitdenken, insbesondere bei PEEP und Rekrutierung.
• Die zentralen Beatmungs Stellschrauben für V/Q Störungen kennen und deren hämodynamische Nebenwirkungen verstehen.
• Totraum als Ventilationsproblem und CO₂ Problem in die gleiche Logik einordnen, mit Bohr Gleichung als Grundformel.

Warum dieser Kurs klinisch relevant ist

Perioperative Hypoxämie entsteht selten durch reinen Sauerstoffmangel in der Inspiration. In der Regel ist PAO₂ unter kontrollierter Beatmung ausreichend. Die Hypoxämie entsteht dadurch, dass Ventilation und Perfusion in der Lunge räumlich nicht mehr passend gekoppelt sind. Unter Narkose kommen zusätzlich mehrere Mechanismen zusammen, die innerhalb weniger Minuten funktionell relevante Atelektasen erzeugen. Dadurch steigt der Shuntanteil, die A-a-Differenz nimmt zu, und die PaO₂ reagiert auf FiO₂ oft schlechter als erwartet.

Parallel dazu können die gleichen Beatmungsmaßnahmen, die die Oxygenierung verbessern, das Herzzeitvolumen senken und damit DO₂ verschlechtern. Oxygenierung und Sauerstoffangebot sind deshalb stets als zwei Ebenen zu behandeln, die sich gegenseitig beeinflussen können.

Grunddefinitionen und Denkstruktur

Ventilation, Perfusion und das Ventilations Perfusions Verhältnis

Ventilation beschreibt den Luftfluss und die alveoläre Gaszusammensetzung. Perfusion beschreibt den Blutfluss durch die pulmonalen Kapillaren. Das Verhältnis beider Größen bestimmt, ob der alveoläre Sauerstoffpartialdruck in dieser Lungenregion effektiv in arteriellen Sauerstoffpartialdruck übersetzt wird.

Ein idealisiertes Ventilations Perfusions Verhältnis von ungefähr 1 bedeutet, dass Ventilation und Perfusion gut angepasst sind. In der Realität existiert stets eine Verteilung. Entscheidend ist nicht ein Mittelwert, sondern die Streuung und das Ausmaß schlecht gekoppelter Areale.

Die drei Extrempunkte

Die klinisch entscheidenden Grenzfälle lassen sich als Kontinuum darstellen. Am einen Ende steht der Shunt: Die Alveole wird durchblutet, aber nicht belüftet, das Ventilations-Perfusions-Verhältnis geht gegen null, und das Blut verlässt die Lunge mit der Zusammensetzung des gemischtvenösen Blutes. Am anderen Ende steht der Totraum: Die Alveole wird belüftet, aber nicht durchblutet, das Verhältnis geht gegen unendlich, und die Ventilation dieser Alveole ist für den Gasaustausch verloren. Dazwischen liegt das klinisch häufigste Muster, das niedrige Ventilations-Perfusions-Verhältnis: Die Ventilation ist vermindert, die Perfusion relativ erhalten. Das ist der typische Mismatch, der die Oxygenierung am stärksten stört, obwohl die Ventilation nicht vollständig fehlt. Die Methode der multiplen Inertgaselimination (MIGET) nach Wagner hat gezeigt, dass eine gesunde Lunge eine enge, symmetrische Verteilung um ein Verhältnis von etwa 1 hat, während Lungenerkrankungen und Narkose die Verteilung verbreitern und Anteile mit niedrigem Verhältnis und echtem Shunt hinzufügen.

Oxygenierungsstörungen werden überwiegend durch Shunt und Areale mit niedrigem Ventilations Perfusions Verhältnis verursacht. Totraum ist primär ein Problem der CO₂ Elimination und der Ventilationseffizienz.

Shunt: Perfusion ohne Ventilation

Mechanismus

Beim Shunt fließt Blut durch Areale, die nicht belüftet werden. Dort kann keine Oxygenierung stattfinden. Das Blut verlässt diese Kapillaren mit venöser Sauerstoffsättigung und mischt sich dem oxygenierten Blut aus belüfteten Arealen bei. Dadurch sinkt PaO₂ und SaO₂, selbst wenn die belüfteten Areale mit hoher FiO₂ versorgt werden.

Warum Shunt schlecht auf FiO₂ reagiert

FiO₂ Erhöhung steigert PAO₂ in den belüfteten Alveolen stark. Dieses Blut kann bereits fast maximal mit Sauerstoff gesättigt sein. Weitere Steigerung erhöht nur den gelösten Anteil gering. Shuntblut bleibt aber venös. Die Mischung aus nahezu vollständig gesättigtem Blut und venösem Blut kann deshalb durch FiO₂ alleine nur begrenzt verbessert werden.

Das ist der Kern, warum bei ausgeprägter Atelektase die FiO₂ Eskalation häufig enttäuscht. Die ursächliche Therapie ist die Rekrutierung der nicht belüfteten Areale.

Typische Ursachen perioperativ

Perioperativ entstehen Shunt und niedrige Ventilations-Perfusions-Verhältnisse vor allem durch Atelektasen nach Einleitung, Relaxierung und Lagerung sowie durch Kompressionsatelektasen bei Adipositas, Pneumoperitoneum und Trendelenburg-Lagerung. Nach einer Aspiration und bei Konsolidierungen füllen sich Alveolen mit Flüssigkeit oder Entzündungszellen, beim Lungenödem mit Plasma. Das ARDS ist die Extremform mit großer Heterogenität: Neben kollabierten und gefluteten Arealen, meist dorsal, liegen normal belüftete und in ventralen Anteilen überdehnte Areale, was die Beatmung so schwierig macht.

Ventilations Perfusions Mismatch: Ventilation zu gering im Verhältnis zur Perfusion

Mechanismus

Bei niedrigem Ventilations Perfusions Verhältnis ist Ventilation vermindert, aber nicht null. Das Blut wird noch teilweise oxygeniert. Dadurch ist die Hypoxämie oft deutlich FiO₂ responsiv, weil eine Steigerung von PAO₂ in diesen Arealen den Austausch verbessert.

Klinische Muster

Klinisch zeigt sich das niedrige Ventilations-Perfusions-Verhältnis durch einen erhöhten A-a-Gradienten bei häufig normalem PaCO₂, weil der Abtransport von CO₂ über die übrigen Areale lange kompensiert wird. Der PaO₂ bessert sich unter höherer FiO₂ meist deutlich, und der Verlauf ist oft wechselhaft, in Stufen, abhängig von Lage, Sekret und Bronchospasmus.

Typische Ursachen perioperativ

Typische perioperative Ursachen sind eine regionale Minderbelüftung bei flacher Beatmung oder ungünstiger Position, Sekret und Schleimpfropfen in kleinen Atemwegen, ein Bronchospasmus mit ungleichmäßig verengten Bronchien, beginnende Atelektasen mit noch teilweise erhaltener Ventilation und die basale Minderbelüftung durch die verminderte funktionelle Residualkapazität und den Zwerchfellhochstand in Rückenlage.

Totraum: Ventilation ohne Perfusion

Mechanismus

Beim Totraum wird Luft in Areale ventiliert, die nicht oder kaum perfundiert werden. Diese Ventilation trägt nicht zum Gasaustausch bei. Der klinische Effekt ist vor allem eine ineffiziente CO₂ Elimination. Um PaCO₂ konstant zu halten, muss die Minutenventilation steigen.

Bohr Gleichung als Kernformel

Der Anteil des Totraums am Atemzugvolumen lässt sich prinzipiell über die Bohr Gleichung beschreiben:

VD ist Totraumvolumen, VT Atemzugvolumen, PECO₂ ist der gemischt exspiratorische CO₂ Partialdruck.

Interpretation:
Wenn PECO₂ niedrig ist, ist viel Luft aus nicht perfundierten Bereichen enthalten, der Totraumanteil steigt.

Klinische Muster

Klinisch fällt ein vermehrter Totraum daran auf, dass der PaCO₂ trotz scheinbar ausreichender Ventilation steigt. Das endtidale CO₂ kann sinken und sich vom PaCO₂ entkoppeln, vor allem bei plötzlichen Änderungen der Perfusion: Die Differenz zwischen arteriellem und endtidalem CO₂, beim Lungengesunden nur wenige mmHg, wird größer, weil Gas aus nicht durchbluteten Alveolen das Exspirationsgas verdünnt. Der A-a-Gradient kann normal oder erhöht sein, je nachdem, ob gleichzeitig ein V/Q-Mismatch besteht.

Typische Ursachen perioperativ

Das klassische Beispiel ist die akute Lungenembolie, bei der ein Teil der Lungenstrombahn plötzlich verschlossen wird; ein abrupter Abfall des endtidalen CO₂ bei unveränderter Beatmung ist ein wichtiger Hinweis. Ein niedriges Herzzeitvolumen verringert die pulmonale Perfusion insgesamt und vergrößert den Totraum auf dieselbe Weise; deshalb sinkt das endtidale CO₂ im kardiogenen Schock und in der Reanimation, und ein Wiederanstieg ist dort ein frühes Zeichen der Rückkehr des Spontankreislaufs. Auch die Beatmung selbst kann Totraum erzeugen: Hohe Drücke und ein hoher PEEP überdehnen Alveolen, komprimieren die Kapillaren in ihren Wänden und machen belüftete Areale zu Totraum, besonders bei vulnerabler Hämodynamik.

Atelektasen unter Narkose: Entstehung und Konsequenzen

Atelektase ist der häufigste Shunt Treiber im OP. Der Mechanismus ist multifaktoriell und hängt weniger von einer einzelnen Stellschraube ab, sondern von einer Kombination aus FRC Abfall, hoher FiO₂, Relaxierung, Lage und Druckverhältnissen.

FRC Abfall und Zwerchfellmechanik

Nach der Einleitung sinkt die funktionelle Residualkapazität um etwa 15 bis 20 %, das sind beim Erwachsenen rund 0,4 bis 0,5 Liter. Ursachen sind der Verlust des Muskeltonus und damit der Spannung der Thoraxwand, der Zwerchfellhochstand, besonders in Rückenlage, Trendelenburg-Lagerung und bei Adipositas, und eine veränderte Compliance von Lunge und Thorax unter Anästhetika. Bei Adipositas fällt der Verlust umso größer aus, je höher der Body-Mass-Index ist; die FRC kann dann unter die Verschlusskapazität der kleinen Atemwege fallen.

Wenn FRC unter das Closing Capacity Niveau fällt, beginnen kleine Atemwege während der Exspiration zu kollabieren. Das führt zu Gasfalle, Minderbelüftung und in der Folge zu Atelektase.

Absorptionsatelektase bei hoher FiO₂

Hohe FiO₂ führt dazu, dass Stickstoff als strukturelles Gasreservoir in den Alveolen verdrängt wird. Wenn ein Alveolarraum teilweise verschlossen ist und Sauerstoff rasch resorbiert wird, kann das Volumen kollabieren. Dieser Mechanismus ist besonders relevant bei präoxygenierter Einleitung mit sehr hoher FiO₂ und anschließender Minderbelüftung in basalen Arealen.

Kompressionsatelektase

Kompressionsatelektasen entstehen, wenn äußerer Druck die Lunge zusammendrückt. Das Pneumoperitoneum erhöht den Bauchdruck und drängt das Zwerchfell nach kranial, die Trendelenburg-Lagerung verstärkt die Kompression der dorsobasalen Lungenabschnitte, weil Bauchinhalt zusätzlich gegen das Zwerchfell fällt, und bei Adipositas erhöhen Bauch- und Thoraxwandgewicht den Pleuradruck und senken die Compliance.

Das Resultat ist eine Verschiebung der Ventilation in ventrale Areale, während Perfusion eher dorsobasal bleibt. Das erzeugt niedriges Ventilations Perfusions Verhältnis bis hin zu Shunt.

Konsequenzen für Oxygenierung

Atelektasen erhöhen den A-a-Gradienten und den Shuntanteil, und je größer der Shunt, desto weniger spricht die Oxygenierung auf eine höhere FiO₂ an. Sie entstehen oft schnell, innerhalb von Minuten nach Einleitung oder Lageänderung, und sie bleiben häufig über das Operationsende hinaus bestehen, was zur postoperativen Hypoxämie beiträgt. Rekrutierung, PEEP und Lagerung verbessern sie, allerdings mit möglichen hämodynamischen Nebenwirkungen, die im Folgenden beschrieben sind.

Beatmungs Stellschrauben für V/Q Störungen und Atelektasen

Rekrutierung

Rekrutierung bedeutet Öffnung kollabierter Alveolen durch kurzfristige Druckerhöhung. Ziel ist Wiederherstellung von Austauschfläche und Reduktion des Shuntanteils.

Physiologisch ist Rekrutierung nur dann nachhaltig, wenn anschließend ein ausreichender PEEP gesetzt wird, der die geöffneten Alveolen offen hält. Rekrutierung ohne PEEP erzeugt häufig nur eine kurzfristige Verbesserung.

Rekrutierungsmanöver haben Risiken. Der hohe intrathorakale Druck senkt den venösen Rückstrom und kann einen Blutdruckabfall auslösen, besonders bei Hypovolämie. Bei übermäßigem Druck droht ein Barotrauma, vor allem bei vorgeschädigter Lunge. Und sind die dorsalen Areale nicht rekrutierbar, überdehnt der Druck die ohnehin belüfteten ventralen Areale. Große randomisierte Studien bei Narkosen haben entsprechend keinen Nutzen einer routinemäßigen Strategie mit hohem PEEP und Rekrutierungsmanövern gezeigt: In PROVHILO (Lancet 2014) und bei Adipositas in PROBESE (JAMA 2019) sanken die postoperativen pulmonalen Komplikationen nicht, Hypotonien traten häufiger auf. Rekrutierung ist deshalb eine gezielte Maßnahme bei nachgewiesener Atelektase, keine Routine.

PEEP

PEEP stabilisiert Alveolen am Ende der Exspiration, erhöht FRC und reduziert zyklisches Kollabieren. PEEP ist deshalb ein zentrales Werkzeug gegen Atelektasen und gegen niedriges Ventilations Perfusions Verhältnis in basalen Arealen.

Gleichzeitig hat PEEP Nebenwirkungen auf den Kreislauf. Er erhöht den intrathorakalen Druck und damit den Druck im rechten Vorhof, gegen den das venöse Blut zurückfließen muss; der venöse Rückstrom sinkt. Er kann durch Kompression der Kapillaren den pulmonalen Gefäßwiderstand und damit die Nachlast des rechten Ventrikels erhöhen. Beides kann das Herzzeitvolumen senken. Und in bereits gut belüfteten Arealen überdehnt ein zu hoher PEEP die Alveolen, komprimiert die Kapillaren und vergrößert so den Totraum. Der „beste“ PEEP ist deshalb der, der die meisten Alveolen offenhält, ohne die übrigen zu überdehnen und den Kreislauf zu belasten.

Das bedeutet: Verbesserung der PaO₂ ist nicht automatisch Verbesserung der DO₂. Die Netto Wirkung hängt vom Produkt aus CaO₂ und Herzzeitvolumen ab.

Tidalvolumen, Driving Pressure und Compliance

Eine Lunge mit Atelektasen ist heterogen. Ein zu hohes Tidalvolumen kann überbelüftete Areale überdehnen, ohne kollabierte Areale zu öffnen. Das erhöht Totraum und kann inflammatorische Effekte fördern.

Driving Pressure als Konzept beschreibt die Druckdifferenz, die zur Atemzuglieferung benötigt wird. Hohe Werte sprechen für niedrige Compliance oder ungünstige Ventilationsstrategie. Bei rekrutierbarer Lunge kann eine geeignete PEEP Einstellung die Compliance verbessern und Driving Pressure senken. Bei nicht rekrutierbarer Lunge kann PEEP die Compliance verschlechtern und Totraum erhöhen.

Lagerung

Die Lagerung verändert die schwerkraftabhängige Verteilung der Perfusion und die mechanische Belastung der Lunge. Eine Oberkörperhochlage oder die Anti-Trendelenburg-Lagerung entlastet das Zwerchfell und verbessert die dorsale Belüftung, was besonders bei Adipositas die funktionelle Residualkapazität erhöht. Seiten- oder Bauchlage können in ausgewählten Situationen rekrutieren: In Bauchlage wird die zuvor komprimierte dorsale Lunge entlastet, die Belüftung wird gleichmäßiger, und die weiterhin dorsal betonte Perfusion trifft auf besser belüftetes Gewebe; beim schweren ARDS senkt die Bauchlage die Sterblichkeit (PROSEVA, NEJM 2013). Und eine Optimierung des Bauchdrucks, etwa durch einen niedrigeren Druck des Pneumoperitoneums, verringert kompressionsbedingte Atelektasen.

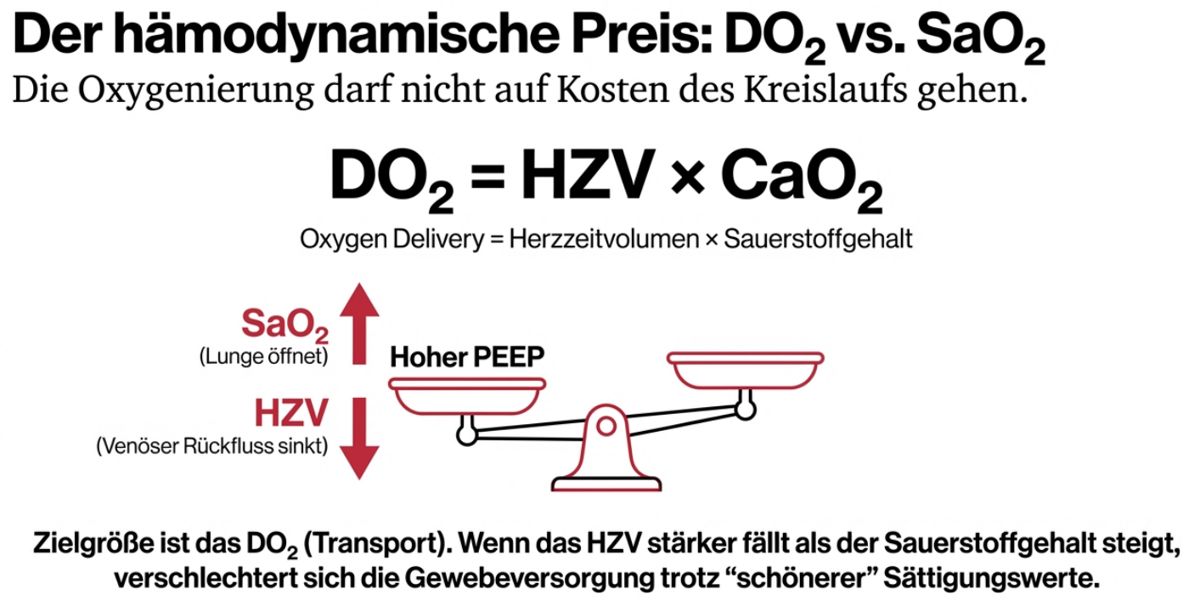

Hämodynamische Kopplung: Warum bessere Oxygenierung DO₂ verschlechtern kann

Beatmungsmaßnahmen wirken über den intrathorakalen Druck auf den Kreislauf. Er bestimmt den venösen Rückstrom, weil das Blut gegen den Druck im rechten Vorhof zurückfließen muss; er bestimmt die Nachlast des rechten Ventrikels und den pulmonalen Gefäßwiderstand; und über beides bestimmt er das Herzzeitvolumen. Dagegen senkt ein höherer intrathorakaler Druck die Nachlast des linken Ventrikels, was bei Linksherzinsuffizienz günstig sein kann. Entscheidend ist deshalb nicht die Oxygenierung allein, sondern das Sauerstoffangebot als Produkt aus Sauerstoffgehalt und Herzzeitvolumen.

Sobald PEEP und Rekrutierung das Herzzeitvolumen senken, sinkt DO₂, auch wenn CaO₂ durch bessere SaO₂ leicht steigt.

Physiologisch relevant ist deshalb stets die Bilanz:

Ein typisches Muster:
PaO₂ und SpO₂ verbessern sich, MAP fällt, Vasopressorbedarf steigt, Haut wird kälter, Laktat steigt. Das passt zu sinkendem Herzzeitvolumen. In dieser Konstellation ist ein reines Oxygenierungsziel gefährlich. Entscheidend ist, ob die Gesamtperfusion und DO₂ stabil bleiben.

Pitfalls, die aktiv vermieden werden müssen

• V/Q Störung als reine FiO₂ Frage behandeln und damit Shuntmechanismus übersehen.
• Rekrutierung und PEEP einsetzen, ohne die hämodynamische Antwort als Teil des Tests zu bewerten.
• PaCO₂ als reines Ventilationsproblem interpretieren, ohne Totraum als Ursache in Betracht zu ziehen.
• Totraumsteigerung durch Überdehnung übersehen, insbesondere bei hoher PEEP und vulnerabler Hämodynamik.
• Oxygenierung optimieren, während das eigentliche Problem eine DO₂ Reduktion durch niedriges Herzzeitvolumen oder niedrigen Hb ist.

Merksätze

• Hypoxämie perioperativ ist meist Ventilations Perfusions Verteilungsstörung, nicht zu wenig FiO₂.
• Shunt ist Perfusion ohne Ventilation und reagiert schlecht auf FiO₂, Rekrutierung und PEEP sind die ursächlichen Hebel.
• Niedriges Ventilations Perfusions Verhältnis reagiert oft deutlich auf FiO₂, bleibt aber ohne Ursachenbehandlung instabil.
• Totraum ist Ventilation ohne Perfusion und zeigt sich primär über CO₂ und Ventilationseffizienz, nicht zwingend über SpO₂.
• PEEP kann PaO₂ verbessern und gleichzeitig Herzzeitvolumen senken, netto entscheidet DO₂.
• Atelektase entsteht unter Narkose schnell durch FRC Abfall, Absorptionsmechanismen und Kompression.

Kurzfazit

Perioperative Oxygenierungsstörungen sind in der Regel Ventilations Perfusions Verteilungsstörungen. Shunt entsteht besonders häufig durch Atelektasen nach Einleitung, Kompression und Absorptionsmechanismen. V/Q Mismatch ist häufig FiO₂ responsiv, Shunt meist nicht. Totraum ist primär ein CO₂ Problem und entsteht bei Perfusionsverlust oder Überdehnung. Beatmungsmaßnahmen verbessern häufig PaO₂, können aber Herzzeitvolumen senken und damit DO₂ verschlechtern. Netto entscheidet die Bilanz aus CaO₂ und Herzzeitvolumen, nicht die isolierte SpO₂.
